AOI（自動光學檢查或自動光學檢查）作為印刷電路板（PCB）制造和PCB組裝中質量檢查的關鍵工具之一。AOI能夠快速且高效的檢測產品的缺陷。

為什么AOI檢查在PCB檢查中如此重要？

該技術在每個PCB制造中都得到了改進，但與此同時Smartwatch、手持式計算機、Telecommunication、5G，軍事，航空航天等終端對于產品的要求也越來越高，電路板也越來緊湊，精密，通常在一個板就會有數千個焊盤和焊接接頭。

有這么多的點要檢查，是不可能由人工來檢查的（即使是一個非常專業的檢查員，他們也很容易疲勞，容易出現審查不仔細帶來的產品缺陷），而且通常是 人工的工作效率不夠高，不能滿足市場對于產品的大批量快速生產和高質量的要求。

因此，需要一種更可靠、更快的方法來解決上述問題，最好的解決方案之一是使用AOI（自動光學機）進行檢查，自動檢查系統可以在許多過程中發揮作用，比如在鉆孔、電鍍、圖像等工序的產品檢測，有了這種解決方案，許多故障和缺陷包括開放式電路、結核、焊錫短褲、短路等可以在早期發現問題，以避免大規模的產品報廢。

AOI如何工作

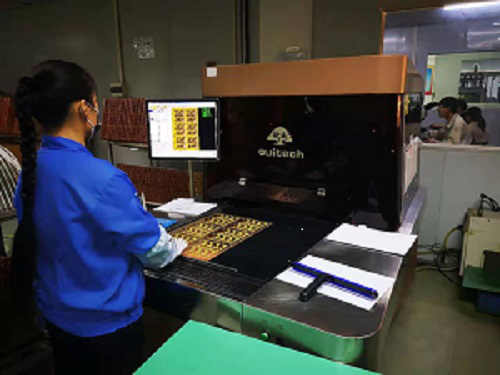

根據上述信息，許多故障和缺陷可以由AOI檢查。AOI是如何實現的，答案是對板表面的掃描。AOI利用 光源像熒光照明，LED照明，然后一個或者多個高清攝像頭在光源的作用下建立起清晰的電路板圖像并顯示屏幕中。

在建立圖片后，采用幾種不同的技術，如電鍍匹配、模式匹配和統計模式匹配等對板子本身作一個詳細的檢測跟分析并把分析數據通過屏幕，文字等方式顯現出來。

在所有這些過程之后，對板的分析已經完成，操作人員將記錄并再次檢查這些數據以進行處理。
