線路板通孔裝配

發布日期:2020-04-27

通孔技術(也稱為“通孔”)是指用于電子組件的安裝方案,其中涉及在組件上使用引線,該引線插入印刷電路板(PCB)上鉆的孔中并焊接到焊盤上通過手動組裝(手動放置)或通過使用自動插入式安裝機來實現對面。

焊點的質量很重要,原因有幾個。焊接點是組件與電路板之間的實際連接。焊點的質量等同于連接的質量。焊點的“外觀”不太重要,但通常指示焊點的質量。

特點

盡管與SMT技術相比,通孔安裝提供了牢固的機械結合力,但所需的額外鉆孔使板的生產成本更高。它們還限制了多層板上頂層正下方的層上信號走線的可用布線區域,因為孔必須穿過所有層到達相對的一側。為此,通孔安裝技術現在通常用于較大或較重的組件,例如大容量包裝中的電解電容器或半導體,例如TO-220,需要額外的安裝強度,或者用于插頭連接器或機電繼電器等組件需要強大的支持。

在進行原型制作時,設計工程師通常更喜歡通孔而不是表面安裝部件,因為它們可以很容易地與面包板插座一起使用。但是,高速或高頻設計可能需要SMT技術以最小化導線中的雜散電感和電容,這會削弱電路功能。即使在設計的原型階段,超緊湊的設計也可能決定SMT的構造。

焊接通孔組件的步驟

圖1-1至1-4顯示了焊接通孔組件的一般步驟。在步驟1中,準備要焊接的孔和焊盤,并將引線放入孔中/穿過孔。引線的放置方式應使彎曲部分保持在焊接區域之上,以減少熱量和焊料需求。

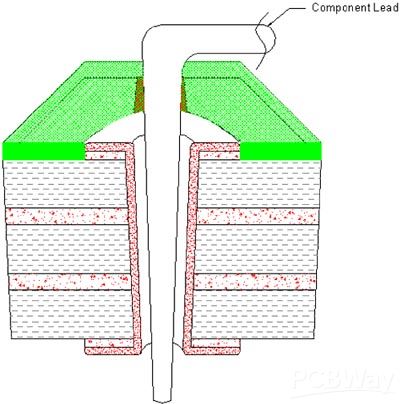

圖1-1 孔和焊盤焊接—步驟1


在步驟2中,將熱量均勻地施加到引線和焊盤/孔上,加熱材料,使焊料附著在兩個表面上。

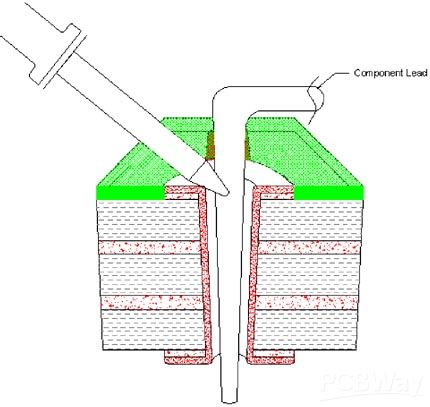

圖1-2 將熱量均勻地施加到引線和焊盤/孔上-步驟2

在步驟3中,焊料與烙鐵的末端接觸,這導致焊料變?yōu)橐后w并流入孔中。

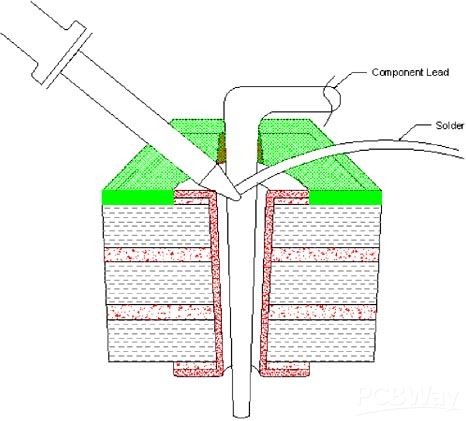

圖1-3 接觸烙鐵頭-步驟3

在步驟4中,焊料流過該孔,在底部和頂部都形成了一個小丘。由于此引線是從頂部焊接的,因此應檢查底部是否有足夠的焊料和接頭質量。某些組件可能需要從兩側焊接以確保質量??變?nèi)有足夠的間隙,以使良好的焊料流過電路板,從而僅在一側上施加焊料。緊密的間隙可能需要在兩側進行焊接,從而增加了焊接時間。

圖3-4。焊接引線-步驟4
